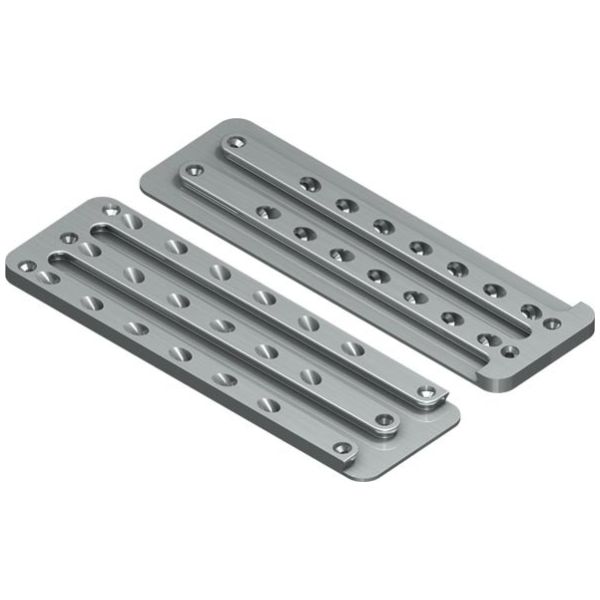

SHERPA Haupt- und Nebenträger Typ XXL 190 Alu 20x140x450
Artikel-Nr.: 579127
Katalog-Nr.: 3264
Sachnummer:
Produktdetails
Technische Daten
| Schrauben für Holz | 42 Stk/Paar 8 x 160 | |
| Werkstoff | Aluminium | |
| Dimension | 20 x 140 x 450 | |
| Typ | XXL 190 |
Identifikation & Klassifikation
| Artikelnummer | 579127 | |
| Katalognummer | 3264 | |
| EAN / GTIN | 9120043741263 | |
| Herstellernummer | TYP XXL 190 |
Beschreibung
Beschreibung:
Holzverbinder für Sichtholzverbindungen zwischen Haupt- und Nebenträger, alternativ mit Press- oder Schattenfuge, schräg oder mit Schifterschnitt. Die Schliessmechanik erlaubt ein einfaches Einfädeln und endet mit unverrückbarem Passsitz. 3-Seiten-Optik ohne Bearbeitungsspuren. Aufgesetzte Montage mit Schattenfuge oder eingefräst bündig.
Anwendung XS/S/M-Serie:
Knotenpunkte im Ingenieurholzbau, Dach- und Wandbauteile, Misch- und Sonderkonstruktionen mit Stahl oder Beton.
Anwendung L-Serie:
Knotenpunkten mit grossen Lastaufnahmen im Ingenieurholzbau, Dach- und Wandbauteile, Misch- und Sonderkonstruktionen mit Stahl oder Beton.
Anwendung XL/XXL-Serie:
Im konstruktiven Holzbau mit grossen Lasten.
Montagehinweis
SHERPA-Verbinder können entweder plan aufgeschraubt oder unsichtbar montiert werden. Für eine unsichtbare Verbindung ist es nötig, die Verbinder entweder am Haupt- oder am Nebenträger einzufräsen. Das Einfräsen kann entweder mittels Hand-Oberfräse oder über ein Abbundzentrum mittels CNC-Maschine durchgeführt werden.
