Taraud machine à refouler GARANT Master Form Steel avec goujures de lubrification HSS-E-PM, TiAlN, UNF: 1/4-28
Réf.: 327964
N° catalogue.: 139495
Référence:
- Type de filetage: UNF
- Angle de flanc: 60
- Type d'outils: HSS E PM
- Norme: DIN 2174
- Classe de tolérance: 2BX
Détails du produit
Caractéristiques techniques
| Revêtement | TiAlN | |
| Type de filetage | UNF | |
| Angle de flanc | 60 degré | |
| Type d'outils | HSS E PM | |
| Norme | DIN 2174 | |
| Classe de tolérance | 2BX | |
| Entrée | E | |
| Queue | Queue cylindrique avec h9 | |
| Arrosage interne | non | |
| Utilisation avec le type d'alésage | jusqu'à 3×D pour les trous borgnes; jusqu’à 3×D pour les trous débouchants | |
| Sens de la coupe | à droite | |
| Pas de filetage | 0,907 mm | |
| Filets au pouce | 28 | |
| Filetage ⌀ | 6,35 mm | |

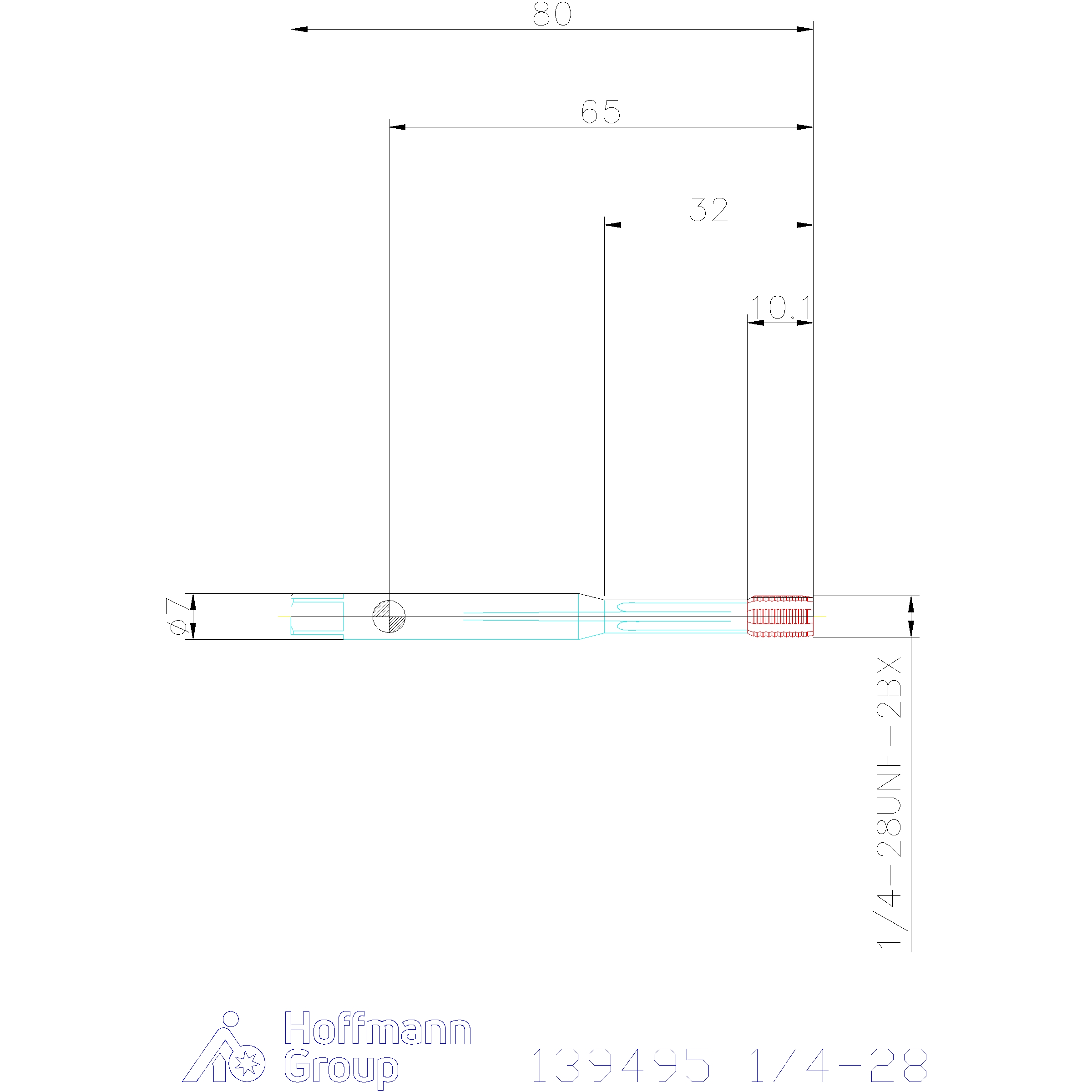

| Longueur totale L | 80 mm | |
| ⌀ queue Ds | 7 mm | |
| Carré corps □ | 5,5 mm | |
| ⌀ perçage valeur indicative | 5,95 mm | |
| Nombre de goujures | 5 | |
| Nombre de dents Z | 5 | |
| Profondeur de filetage | 19,05 mm | |
| Série | Master Form | |
| Type de produit | Tarauds à refouler |
Identification et classification
| Référence article | 327964 | |
| Numéro de catalogue | 139495 | |
| EAN / GTIN | 4062406707187 | |
| Réf. fabricant | 139495 1/4-28 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tableau d’application
N
38
P
37
P
35
P
27
P
18
P
12
M
12
M
7
N
22
Description
Exécution:
DIN 2174 (≈ DIN 371 ≤ 3/8; ≈ DIN 376 ≥ 7/16).
Taraud à refouler hautes performances de la toute dernière génération, spécialement conçu pour une utilisation dans les aciers.
Type E (entrée sur 1,5 - 2 filets). Pour filetages profonds avec entrée courte. Pour taraudage jusqu’en limite de fond de trous borgnes.
Taraud à refouler hautes performances de la toute dernière génération, spécialement conçu pour une utilisation dans les aciers.
- Géométrie polygonale optimisée pour un couple réduit.
- Revêtement HIPIMS multicouche pour une résistance à l’usure élevée.
- Substrat HSS-E-PM pour une sécurité de processus maximale.
Type E (entrée sur 1,5 - 2 filets). Pour filetages profonds avec entrée courte. Pour taraudage jusqu’en limite de fond de trous borgnes.
Utilisation:
Pour filetages à pas fin, standard UNF ASME-B1.1.
